provertha

26针；总体长度39mm；

总插入力/牵引力≤84N；

温度范围-55至+125°C；

工作电压60V；

额定电流3A；

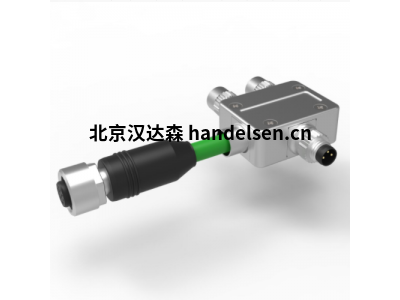

PROVERTHA 提供经过认证的高性能 M12-MINI A 型、B 型和 D 型电缆连接器，带电缆接头

抗冲击和抗振动 EN 61373，类别 2，500h 腐蚀防护



M12-Mini 电缆连接器系列采用 Provertha 的防振可靠压接技术，采用 A 编码（5 针和 8 针）以及 B 型和 D 型编码（以太网）设计，其性能已根据相关标准进行认证。带电缆接头的紧凑型 M12 连接器系列尽管尺寸小巧，但其特点是极强的抗冲击性和抗振性。例如，连接器已成功通过 EN 61373（类别 2）"铁路机车车辆设备–冲击和振动测试"的测试，首先在类别 1，B 类，然后在更高要求的类别 2 中。此外，M12-Mini还具有独特的500小时防腐蚀保护，通过成功通过EN 60512-11-6的盐雾测试证明。



此外，根据M12连接器标准IEC 61076-2-101的完整测试程序在经过认证的测试实验室中成功完成。这包括对 A、B、C 和 D 编码连接器的规定。另一方面，对于D编码中的以太网版本，DIN EN 61076-2-113的重要FP测试组（指定电气传输参数）已成功通过。这证明紧凑型 Provertha M12-Mini 电缆连接器非常适合铁路技术应用以及受冲击和振动影响的极端恶劣工业环境，例如汽车制造中的压力机。同样，Provertha M12-Mini 圆形连接器可确保在视频和医疗技术等要求苛刻的应用中最紧凑的安装空间内可靠地传输信号。



M12-Mini 是业界最紧凑的 M12 电缆连接器，用于节省空间的以太网和现场总线连接。M12 电缆接头的长度仅为 44 mm，外径为 16/14 mm。尽管如此，该连接器仍可提供 4 至 9 mm 的大电缆夹紧范围。其全金属外壳可确保高EMC的有效屏蔽。同时提供坚固的完全屏蔽的应力消除装置。



新型 M12-Mini 可确保紧凑、安全和可靠的数据/信号传输。M12 锁定螺母采用六角形滚花组合，可轻松将螺钉连接拧紧至规定的扭矩。根据标准，载流能力为4 A（A-8为2 A），接触电阻<5 mΩ。转动的压接触点具有明显更高的载流能力，可用于特殊应用。防护等级为IP67（螺丝锁紧）。M12-Mini 可在 -40°C 至 +85°C 的温度范围内使用，并允许超过 250 次配接。



新款M12 Mini确保了紧凑、安全和可靠的数据/信号传输。带有6角滚花组合的M12锁紧螺母允许以规定的扭矩轻松拧紧螺纹接头。根据标准规定，电流容量为4 A（A-8处为2 A），通过电阻<5 mΩ。在特殊应用中，旋转压接触点具有显著更高的电流容量。防护等级为IP67（螺钉锁定）。M12 Mini可在-40°C至+85°C的温度范围内使用，并允许250次以上的插入式循环。
